DESCRIZIONE GENERALE
UTEPO

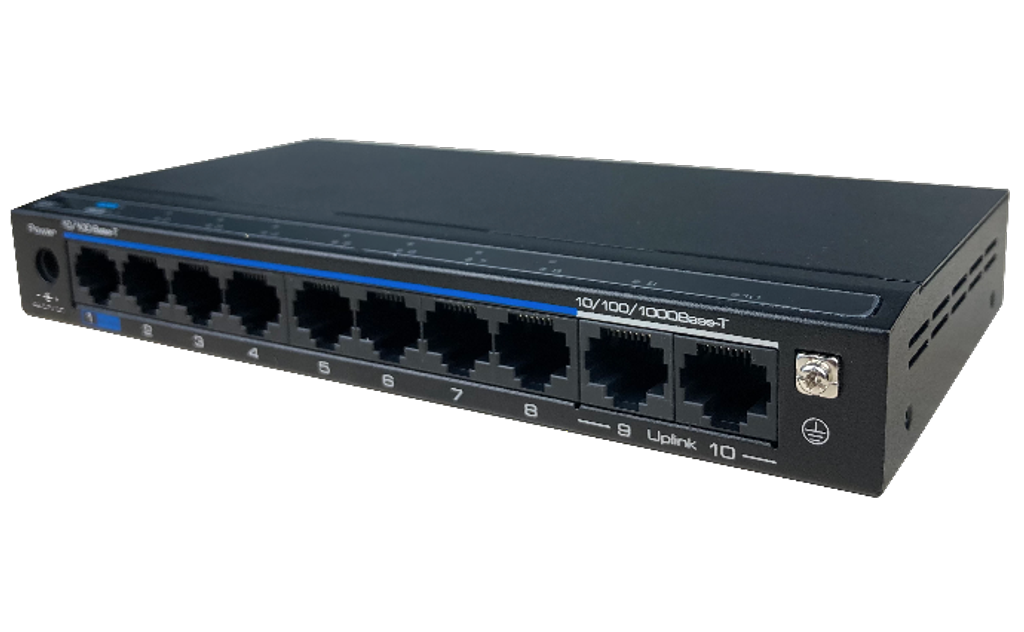

Switch ethernet managed con 8 porte 10/100M PoE++, 2 porte uplink Gigabit 10/100/1000M, supporta la funzione di watchdog PoE che consiste nel resettare l'alimentazione della porte ove il dispositivo collegato dovessere presentarsi in blocco di trasmissione/ricezione dati. Lo switch rispetta lo standard PoE IEEE802.3af/at/bt: budget PoE selezionabile tra due modalità tramite dip switches: Modo 1: 45W per ogni porta Modo 2: 90W per la porta 1, porta 2 PoE disabilitato, 45W per ogni porta dalla 3 alla 8, 150W per l'intero switch. Configurazione per le 3 modalità di utilizzo: TVCC: La distanza di trasmissione viene estesa a 250 metri, ma la banda viene limitata a 10M. Questa modalità supporta il watchdog PoE. Default: Tutte le porte sono libere di comunicare senza restrizioni a una distanza fino a 100 metri. VLAN: Le porte di downlink sono isolate dalle altre, ma possono comunicare con le porte uplink. Questa modalità supporta il watchdog PoE. Alimentazione in c.c. da 48 a 57 Vcc, consumo max a pieno carico ≤ 160W. Capacità di commutazione 5,6Gbps, tabella MAC 8k. Possibile installazione a muro/tavolo, scocca in metallo, temperatura di funzionamento -10°C ~ 55°C, umidità max 95% senza condensa, protezione dati porta 4kV, dimensioni in mm (LxPxA) 122 x 92 x 25. In dotazione alimentatore 100-240V, 52V, 1.85A, 96W. Su richiesta alimentatore opzionale 100-240V, 54.4V, 2.68A.
SCHEDA TECNICA
Codice
AIVUTP3210PSD
Codice Produttore
UTP3210-PSD
Porte Downlink
8*10/100BASE-T PoE RJ-45(Auto-MDI/MDI-X)
Porte Uplink
2*10/100/1000BASE-T RJ-45(Auto-MDI/MDI-X) LED Indicators 1*PWR, power indicator 6*Link, port indicators 10*Link, port indicators 4*PoE, PoE indicators 8*PoE, PoE indicators DIP Switch Default: All ports are free to communicate, transmission distance: 0~100m. VLAN mode: downlink ports are isolated from each other, but can communicate with uplink ports. This mode supports PoE watchdog. CCTV mode: the transmission distance is extended up to 250m, but the rate is limited to 10Mbps. This mode supports PoE watchdog. PoE Mode DIP Switch / Mode1: 45W max for each port Mode2: 90W max for port 1, disabled PoE function for port 2, 45W max for ports 3 to 8 each. Input Voltage 48~57V DC Power Consumption ≤130W (Full load including PoE) ≤160W (Full load including PoE) Dimensions (W*D*H) 122mm*92mm*25mm 180mm*92mm*25mm Net Weight 0.21kg 0.31kg Installation Desktop/Wall mounted Material Metal shell Color Black Switch Property Standards IEEE 802.3, IEEE 802.3u, IEEE 802.3x Forwarding Modes Store and Forward MAC Table 2k 8k Sw
Indicatori LED
10*Link, port indicators 8*PoE, PoE indicators
Dimensioni (W*D*H)
180mm*92mm*25mm
Tensione di ingresso
48~57V DC
Consumo energetico
≤160W (Full load including PoE)
Installazione
Desktop/Wall mounted
Standard
IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Tabella MAC
8k
Standard PoE
IEEE 802.3af/at/bt(PSE)
Tipo alimentazione PoE
Estensione finale
Temperatura operativa
-10°C~55°C, 5%~95% (senza condensa)
